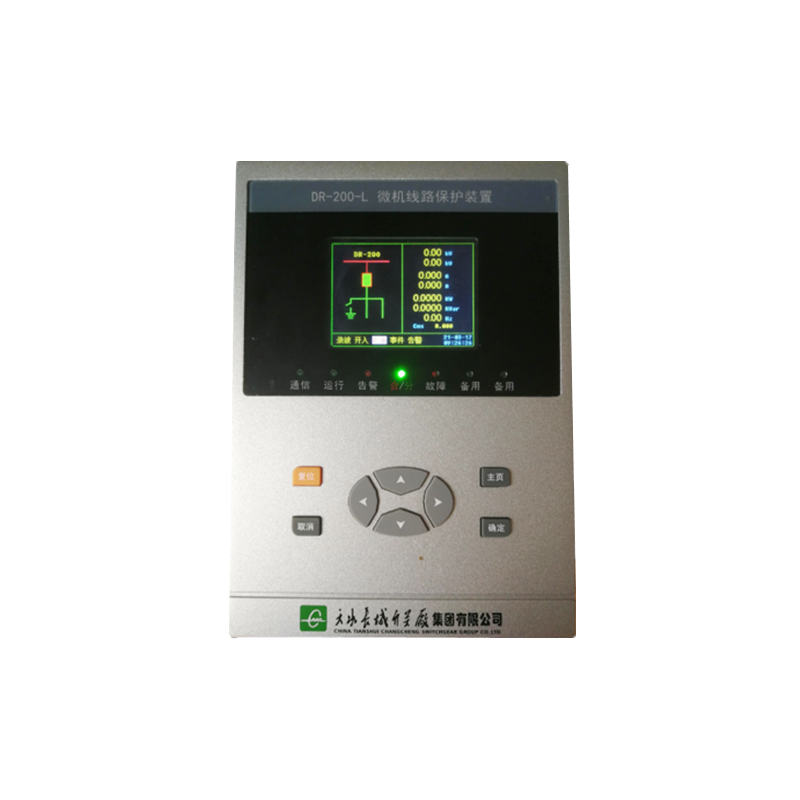

DR-200系列微机保护测控装置

  • DR-200 系列微机交流保护装置是为了适应企业及变电站的自动化需求,为电力用户精心打造,集测量、控制、通讯于一体的新型微机保护装置,适用于 35kV 以下中性点不接地、经消弧线圈接地或经小电阻接地的配电网络中的变压器后备、电动机等电气设备和输电线路的主保护或后备保护,既可分散安装于高压开关柜,也可以集中组屏安装于控制室。外观美观大方,一体成型铝型材机箱,“1+2+1”模块化设计,集成度高,电路简洁、高效,可靠性高。
立即咨询
全国热线029-81332267

详情介绍

一、概述

DR-200 系列微机交流保护装置是为了适应企业及变电站的自动化需求,为电力用户精心打造,集测量、控制、通讯于一体的新型微机保护装置,适用于 35kV 以下中性点不接地、经消弧线圈接地或经小电阻接地的配电网络中的变压器后备、电动机等电气设备和输电线路的主保护或后备保护。DR-200系列微机交流保护装置既可分散安装于高压开关柜,也可以集中组屏安装于控制室。

二、特点:

1.分散式系统

由 DR-200 系列微机交流保护装置构成的综合自动化系统是一个分层分布式系统,它按照一个单元(一个间隔),一套装置分布设计和配置,可直接就地分散安装在高压开关柜上,各间隔功能独立,各装置之间通过网络连接,信息共享,任一装置故障仅影响一个间隔,装置采用 5U 结构单元设计,各功能插件独立,方便工程人员安装与维护。

2.硬件平台

采用高性能 STM32F4 系列处理器,提供强大的运算处理功能,高速,高精度交流信号测量,采样频率达 3200Hz,在毫秒级完成多个交流信号的 FFT 计算,可得到基波及 2~15 次谐波。

3.软件平台

特有的元件- 工程级- 用户级三级编程模式,可提供多种保护元件,元件类型现场可设定,开关量、继电器输出可编程。

4.通讯网络及规约

支持 2 路 485 接口,1 路以太网接口。采用 MODBUS 规约,简单,方便,除正常数据外,还可传输实时波形。

5.对时方式

通过通讯网络对时,GPS 或后台系统只需通过通讯网络,对所有设备提供硬件对时。

6.更好的电磁兼容性(EMC)

SMT 工艺,多层布线,主要信号回路配有电磁干扰吸收元件,适用恶劣电磁环境。

7.一体化操作回路插件

操作回路作为独立的模块电路,集成在保护装置内,客户可根据需求选择。

8.开关量输入采用强电

本装置可直接使用控制回路 AC/DC 220V 作为开入电源,可有效克服厂站恶劣电磁环境的误报现象。

9.硬件标准化

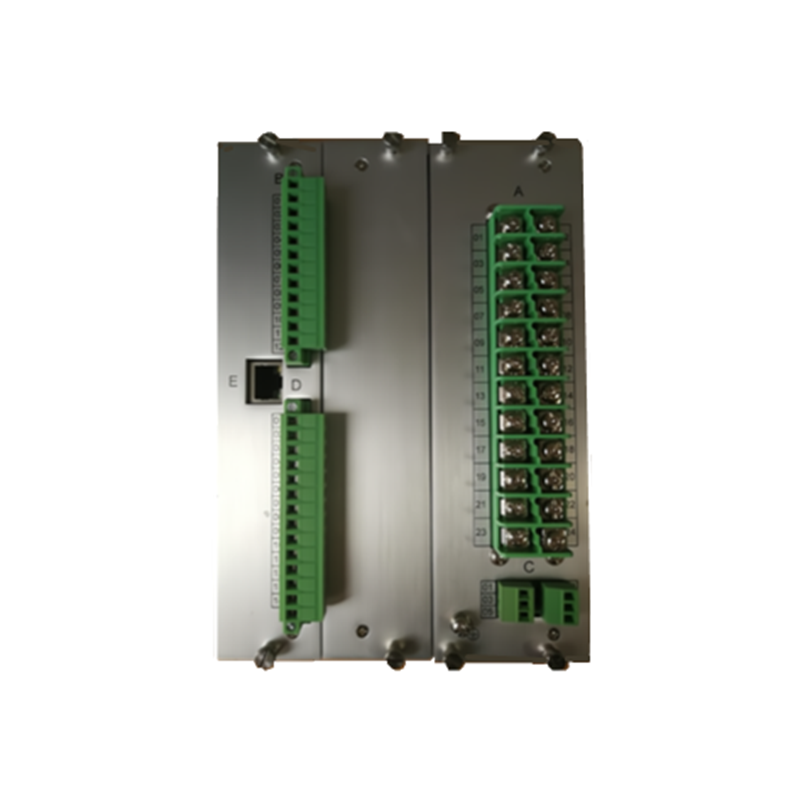

装置由四块电路板组成,采用“1+2+1”思想设计,1 块主板,2 块插件板,1 块备用板,可满足不同现场不同需求,插件采用标准化设计,DR-200 系列之间不同类型保护型号可互相更换插件。

10.故障录波

在不增加其他硬件成本下,装置可对各个间隔进行分散录波,并可显示故障波形或通过网络通讯远传,装置可记录保护跳闸前 12 个周波、跳闸后 4 个周波的所有电流电压波形并记录 2 次故障波形数据,方便进行事故分析。

11.事件记录

装置可循环记录各种类型(故障报告、操作报告)报告 100 次。

12.告警功能

装置可对告警信息进行分类,方便人员查看具体告警类型。

13.具有防跳功能,使继电保护系统设计更加完善。

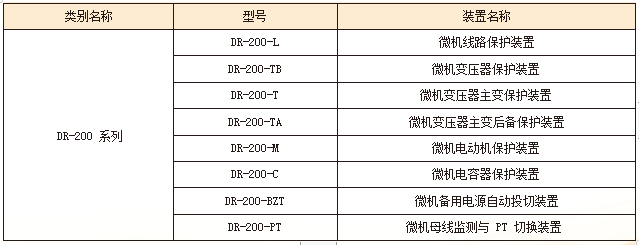

三、功能分类

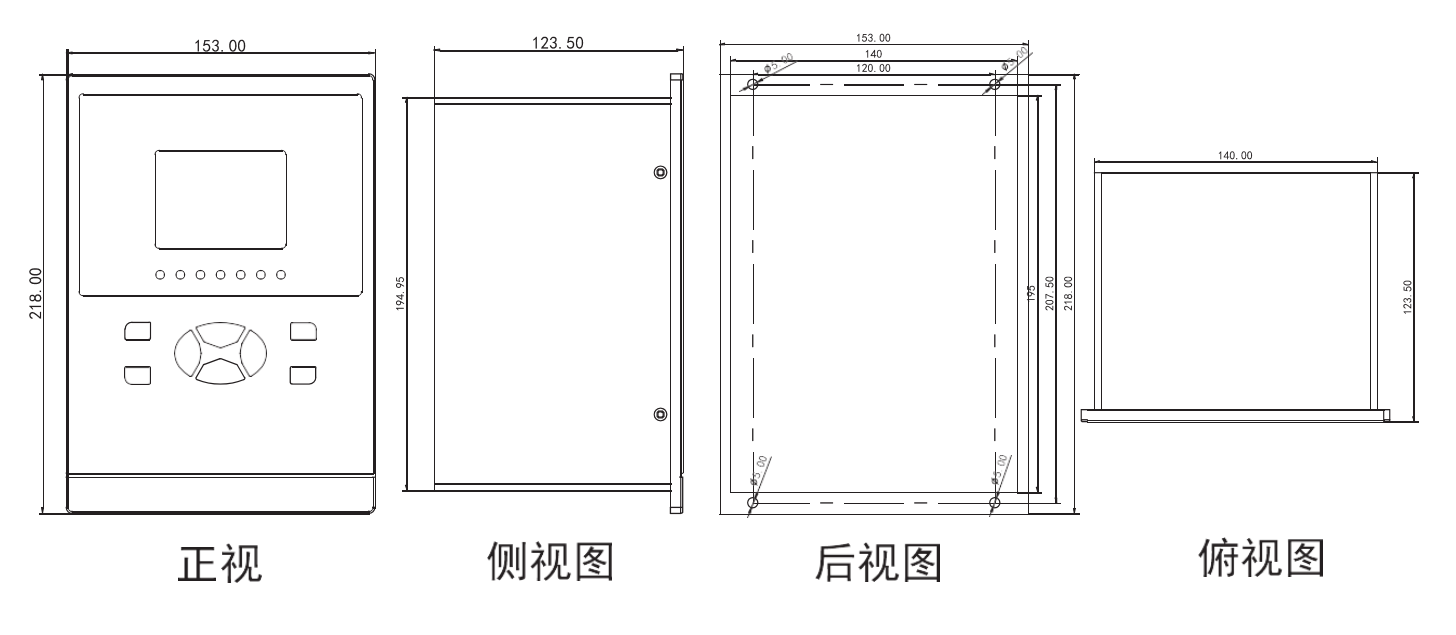

四、面板及开孔图
