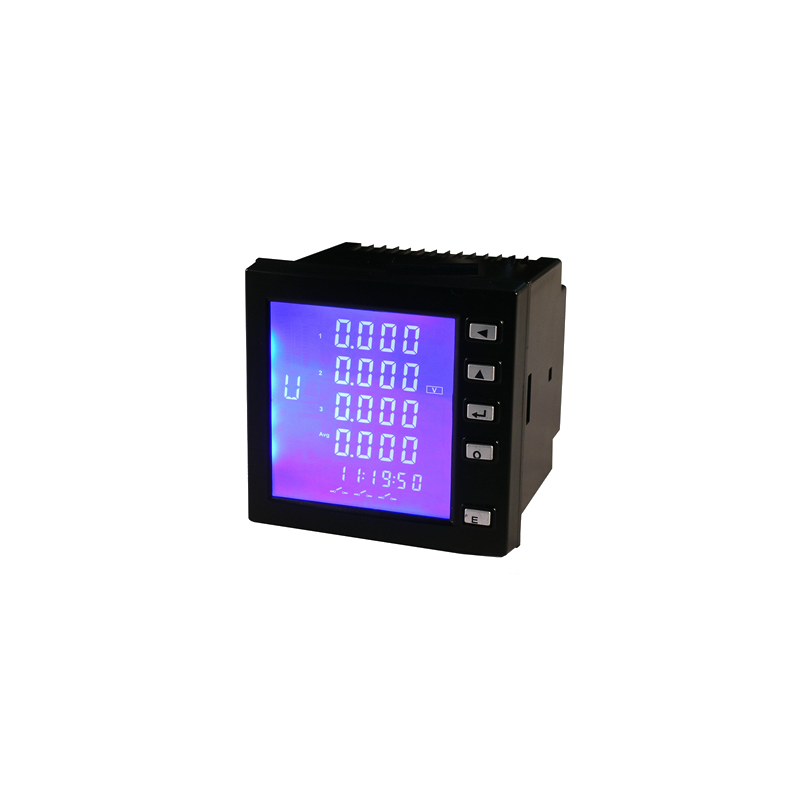

CKD803型 智能测控单元

  • CKD 803 系列三相液晶表应用于配电系统的连续监视与控制,可分别测量电力参数及电能质量分析,可进行远端控制、越限报警、最大值和最小值统计。两路继电器输出可用于越限报警输出。报警的门限值可程控设置, 可设为报警的参数有电流、电压、功率、功率因数、频率等,有三路开关量输入用于监视开关的状态。CKD 803 系列仪表将精确测量、智能化多功能和简单人机界面结合在一起。可用于智能配电系统或企业过程自动化系统的数据采集与控制。
立即咨询
全国热线029-81332267

详情介绍

一、概述

CKD 803 系列三相液晶表应用于配电系统的连续监视与控制。可分别测量电力参数及电能质量分析,可进行远端控制、越限报警、最大值和最小值统计。两路继电器输出可用于越限报警输出。报警的门限值可程控设置,  可设为报警的参数有电流、电压、功率、功率因数、频率等,有三路开关量输入用于监视开关的状态。CKD 803 系列仪表将精确测量、智能化多功能和简单人机界面结合在一起。可用于智能配电系统或企业过程自动化系统的数据采集与控制。所有的数据都可通过 RS485 通讯口用 MODBUS 通讯协议进行远距离传送。

二、功能

1、测量参数多

它集合了数显表、数字式电度表、电量变送器、数据采集器、记录分析仪、RTU等仪器的部分或全部功能。测量功能包括:一条三相四线制回路或其它任何线制的全部相电压/线电压(U)、电流(I)、功率(P、Q)、电能(WH、QH)、功率因素(PF)、频率(F)等电量。辅助选配功能包括变送输出,开关量输入,电能脉冲输出,通讯功能等。

2、自动稳压

具有自动校准零点,克服了零点随时间和温度的漂移。实现所有参数的零点免调,提高了仪表的整体测量精度,提高了系统的整体稳定性,简化了校准流程。

3、极宽的动态输入范围

采用量程自动切换技术,提供10-400V的电压输入量程,0-1A/5A电流输入量程,能自动适用于各种测量系统,无需任何硬件和软件的调整。

4、可编程状态设定

允许用户对其工作状态测量系统选择PT、CT变比值;变送输出、继电器输出等进行设定或控制。

5.掉电记忆

在电源掉电时,能够记忆所有的当前工作状态或设定值、电能累加数值、PT、CT变比等。

6.多种接线方式

适用于多种接线方式:三相四线、三相三线等。

7.数字化整定

所有参数均采用数字化校准,摒弃了常规采用电位器的模拟调整方法,简化了硬件电路,提高了整机的可靠性和稳定性,每个测量参数都可以调整,且不会对其它参数造成影响。

8.抗电磁干扰能力强

完善的电磁兼容性设计,具体极强的抗干扰能力,适合在强电磁干扰的复杂环境中使用。

9.标信规约、轻松组网

为了满足未来测量仪表的环境,备有RS-485串行口(或RS-232),允许连接开放式结构的局域网络。应用ModBus通讯规约,在PC或数据采集系统上运行的软件,能提供一个对于工厂、电厂、工业和建筑物设备的简单、实用的电量管理方案。

三、特点

1、多功能、高精度                     2、超小型设计、安装简单

3、接线灵活多变                        4、显示直观、操作简便

5、安全性好、可靠性高

四、应用

1、配电馈出、变压器、发电机、电容器和电机的测量

2、中低压系统

3、商业、工业和电力系统

4、电能质量分析

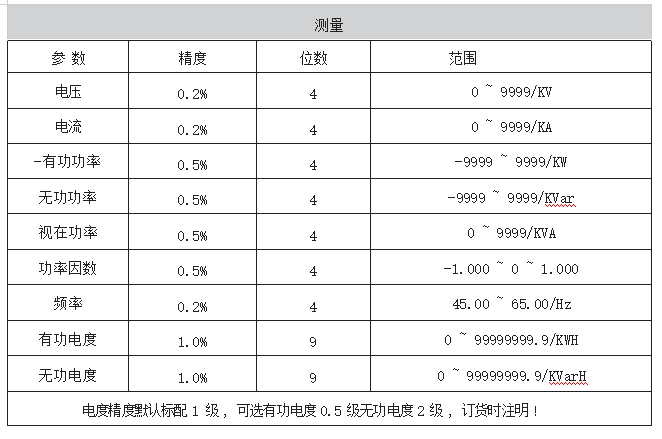

五、技术参数

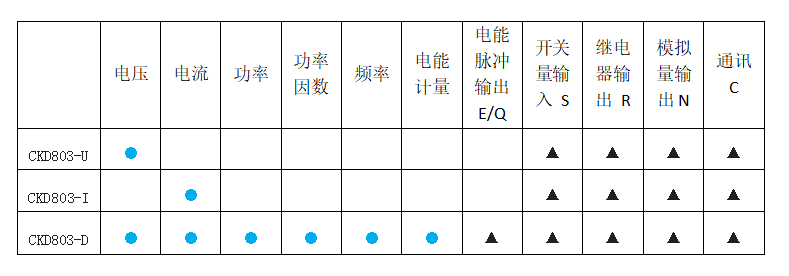

六、选型
