一、概述
CK-006系列开关柜智能操控装置主要针对 6KV、10KV、35KV 等电压等级开关柜设计研制的专用新一代产品。主要功能有开关柜一次回路模拟指示(包括断路器分合闸指示,工作试验位置指示,接地刀位置指示),温湿度自动控制,智能语音防误,高压带电指示及 RS485 通讯接口。该产品采用独特的抗干扰技术,采用军工级元器件,可靠性高,是新一代开关柜之必备产品。
二、特点
产品采用单片机控制,增加了智能化功能,除有显示开关柜一次回路模拟图功能外,还可判断指出断路器手车是处于实验位置与工作位置之间、还是处于柜体之外,增加了语音防误功能和过热报警功能。还可根据用户不同要求,设计不同的功能组合。同时该产品外观精致,简化和美化了开关柜面板布局。该产品具有温度数字显示、柜内照明功能,RS485 通讯接口,使其具备了与变电站其它设备组成微机防误监控系统的功能。

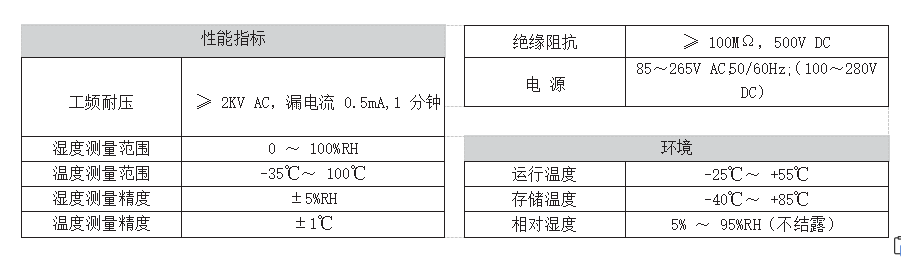

三、技术参数

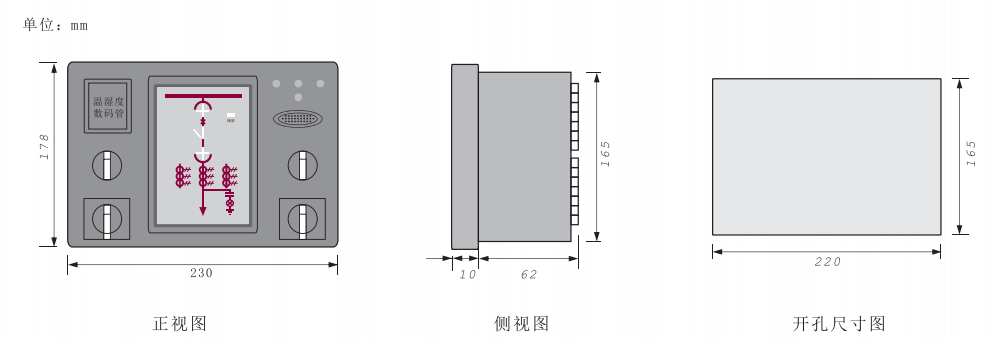

四、面板及开孔
